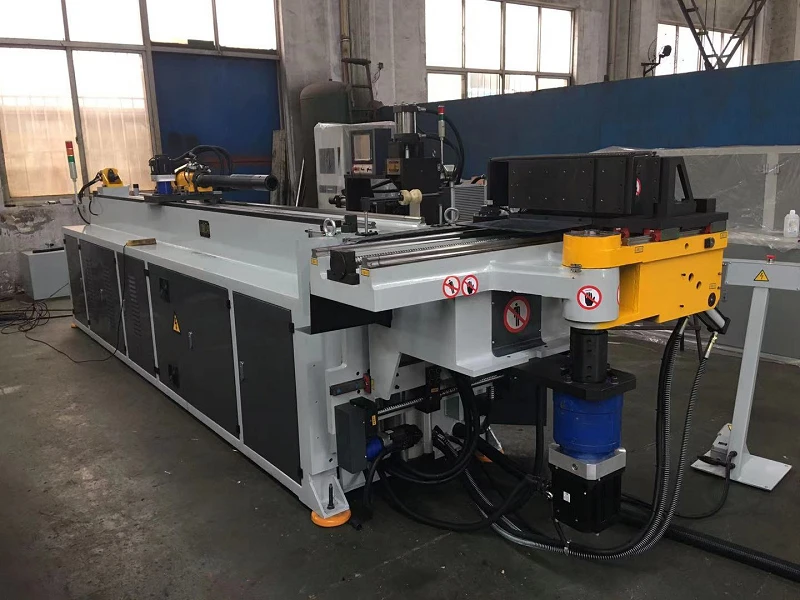

Aparat de îndoit țevi CNC

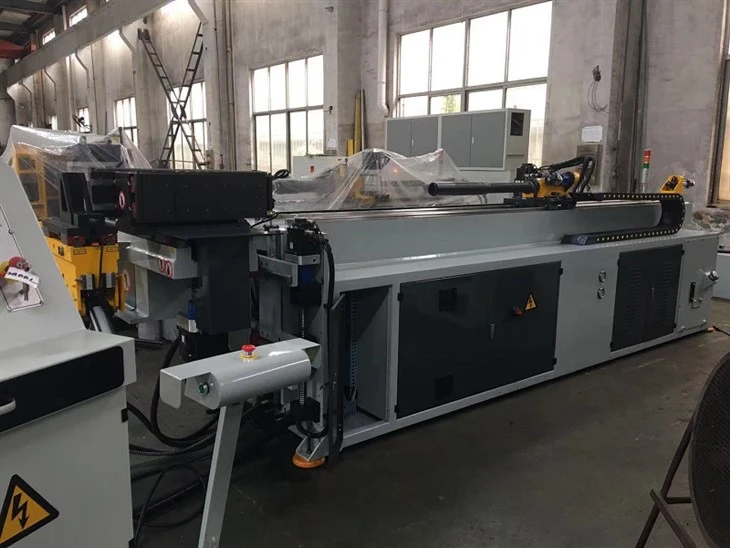

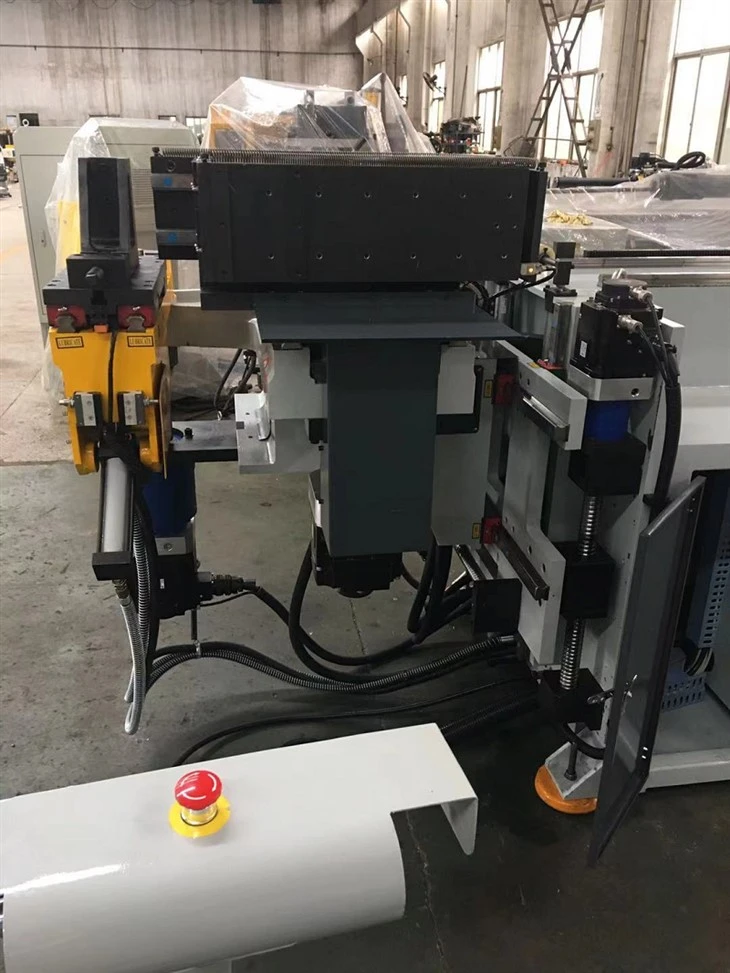

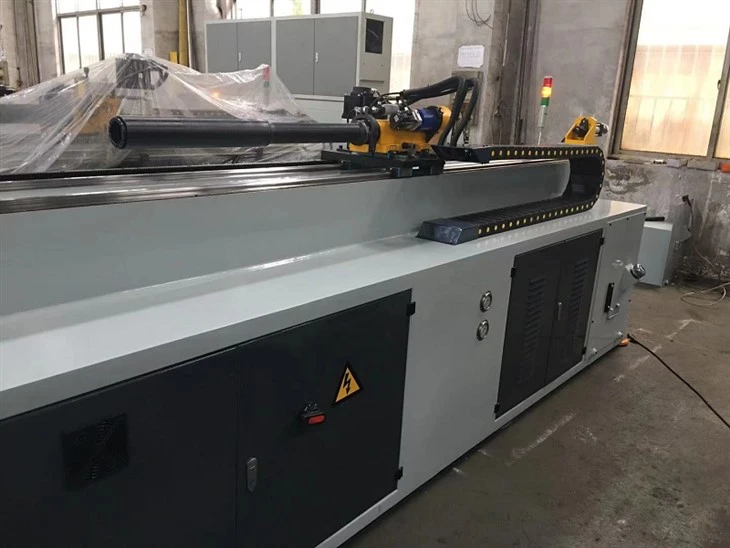

DW38CNC-MTBRL un singur cap hidraulic de conductă tridimensională Bender este controlat de microcomputer. Cele trei axe de unghi, alimentare și îndoire sunt conduse de servo. Afișarea subtitrării chinezești și engleze și operația de dialog man-machine pot îndoi armăturile tridimensionale ale conductelor în orice unghi. Adoptează fixarea conductelor pneumatice. Este un bender de țeavă de înaltă precizie.
Instrucțiuni ale mașinii de îndoire a conductelor CNC
Mașina de îndoire a conductelor CNC caută excelență asupra aspectului de control.
Caracteristicile sale sunt următoare:

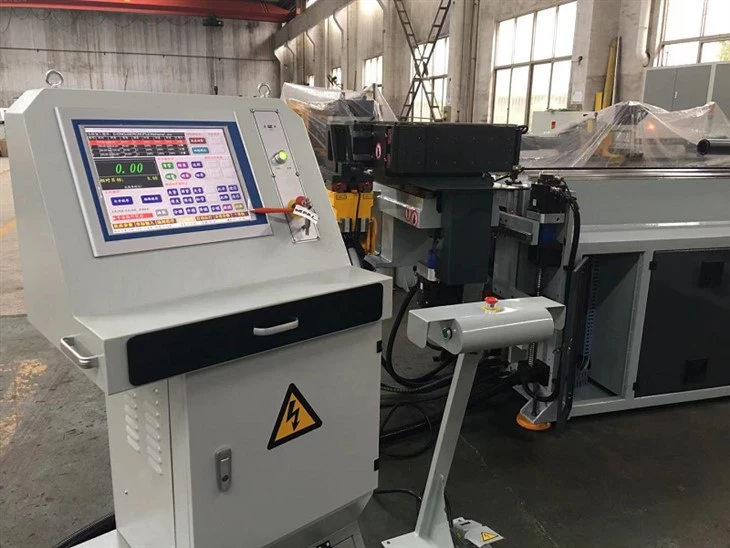

Nucleul sistemului de control DW-CNC este computerul industrial. Este un sistem de control complet automat de îndoire a conductelor bazat pe arhitectura de control al mișcării deschise și sistemul de operare Windows.
Proiectarea sistemului este simplitate și comoditate. Interfața este simplă și clară.
Interfața principală este proiectată în funcție de diferite module de funcții, utilizatorii pot întreprinde și opera cu ușurință: parametrii mașinii, intrarea de desen, programarea, funcționarea manuală, funcționarea automată, diagnosticul sistemului și ajutorul.
Descrierea modelului DW-CNCMTSR:
DW este un singur îndoire
CNC este complet automat
HT este hidraulic
MT este Servo Motor
SR este un singur strat murit
Dr este dublu strat murit
Domnul este mai multe straturi
Principii parametri tehnologici
|
|
Unități |
|
|
Oțel rotund cu tub rotund |
milimetru |
Φ38.1´2 |
|
oţel inoxidabil |
milimetru |
Φ38´1.2 |
|
Raza de îndoire (CLR) |
milimetru |
25~100 |
|
Diametrul fusului |
milimetru |
Φ40 |
|
Clamă de prindere |
milimetru |
110 |
|
PresiuneSchimbați mucegaiulAccident vascular cerebral |
milimetru |
1000 |
|
Force de diapozitive de urmărire |
milimetru |
150 |
|
Diapozitiv de urmărireLungime |
milimetru |
500 |
|
Accident vascular cerebral de mandrel |
milimetru |
60 |
|
Unghiul maxim de îndoire |
Deg |
190 |
|
Lungimedinroata moare la prindere |
milimetru |
2600 |
|
Lungimea de la matriță la roată până la mandrel |
milimetru |
3850 |
|
Diametrultransportmanşon |
milimetru |
Φ28 |
|
Înălțimea de lucru |
milimetru |
1200 |
|
Înălțimea centrului de instrumente |
milimetru |
50~160 |
|
DiametrulFinalul fusului |
milimetru |
Φ160 |
|
Diferența r |
milimetru |
Mai puțin sau egal cu 50 |
|
Schimbați cursa mucegaiului |
milimetru |
Mai puțin sau egal cu 75 |
|
Distanța matrițelor |
milimetru |
Mai puțin sau egal cu 40´3 |
|
Viteză de îndoire |
Grade/sec |
300 |
|
Precizia aplecării |
Deg |
±0.1 |
|
Viteză de alimentare |
mm/s |
942 |
|
Precizia hrănirii |
milimetru |
±0.1 |
|
Viteza de rotație |
Grade/sec |
375 |
|
Precizia rotației |
Deg |
±0.1 |
|
Viteza de mișcare verticală |
mm/s |
100 |
|
Precizia mișcării verticale |
milimetru |
±0.1 |
|
Viteza de mișcare orizontală |
mm/s |
133 |
|
Precizia mișcării orizontale |
milimetru |
±0.1 |
|
HMutarea orizontală și schimbarea vitezei mucegaiului |
mm/s |
200 |
|
Precizia mucegaiului de mișcare și schimbare orizontală |
milimetru |
±0.1 |
|
Puterea motorului hidraulic |
Kw |
3 |
|
Motor total |
Kw |
20 |
|
Presiunea de lucru |
Bar |
120 |
|
Capacitatea rezervorului de petrol |
L |
135 |
|
Lățimea mașinii |
milimetru |
1050 |
|
Înălțimea mașinii |
milimetru |
1500 |
|
Lungimea mașinii |
milimetru |
4450 |
|
Greutatea mașinii |
Kg |
2000 |
